自動噴漆線的廢氣處理系統簡介

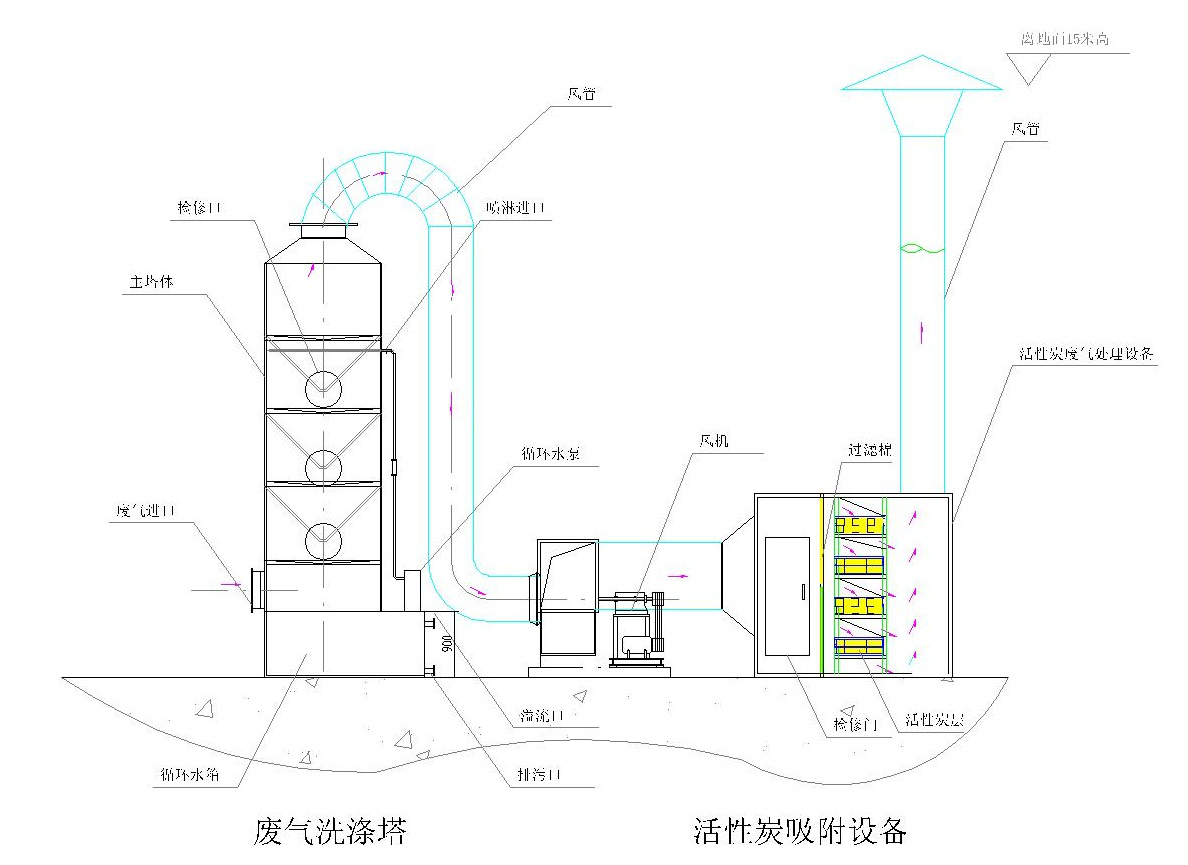

自動噴漆線的廢氣處理系統工藝流程簡介：在噴漆房產生的廢氣，經過鋼格柵下及底部吸風口阻漆棉，95%以上的漆霧被捕集，經過濾后的廢氣進入噴淋塔吸收凈化，再經初效過濾后，進入活性炭吸附裝置，在高空排放，排放高底不低于15m，高出房頂，走管不影響行車行走。具體工藝流程圖如下：

廢氣處理支架
廢氣處理系統安裝在鋼結構支架上，鋼結構支架符合國家安全標準。鋼結構支架承重要求需完全符合噴淋塔的載重需求。廢氣處理系統包括噴淋塔須安裝在噴漆線的鋼結構支架上。攀爬設置符合安規標準。

電控裝置
（1）電器柜布局合理排列整齊，接線線路走向整齊分明，柜內寬敞。電器柜到用電設備采用橋架走線，從橋架到電機，電磁閥等采用線管走線。
（2） 元器件規格合理選型考究、性能可靠，關鍵電氣組件，采用進口件產品西門子，選用自動斷路器、接觸器、熱繼電器均用(西門子)產品、PLC(西門子)模塊、10’觸摸屏(西門子)、(西門子)變頻器、電機、減速機、輸送鏈電機、整個電器控制系銃操作維護方便，且選用設備全部符合國家節能指標。
（3） 各配電控制柜除必要的電氣保護裝置、儀表（電流表、電壓表）、開關顯示燈外，各運行的泵、風機等均設置開關按鈕和運行停止的顯示燈，達到工作狀態一目了然。
（4）溫度控制的設備采用溫度控制儀(歐姆龍)進行實際控制，溫度數字顯示于控制儀上，并設置超溫報警蜂鳴器，設置啟動后，加溫、控溫、測溫全部自動完成。
（5） 各加熱設備先開風機后，再開加熱器；關機時先停加熱，后停風機。
（6） 輸送線全線設有電氣急停開關。
