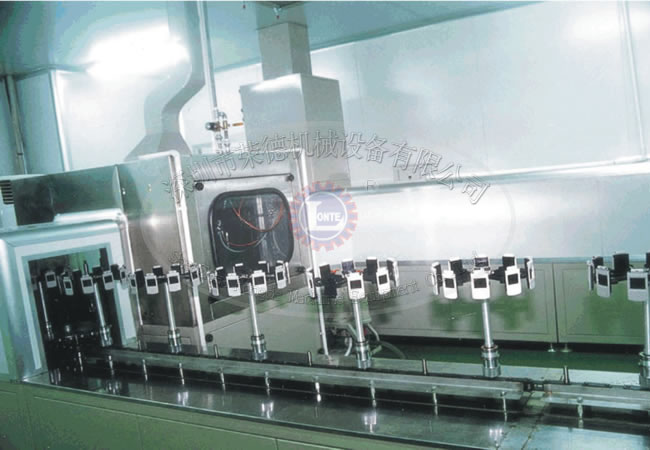

Spindle噴涂打樣線的凈化車間與廢氣裝置

Spindle噴涂打樣線適應開關、插座類面板噴涂， 產能大于4000PCS/小時(86*86尺寸面板產能)， 需噴涂加工產品大小86mmx86mm(噴涂件上限長350mm，寬100mm，高50mm)。整個噴涂生產線體是非標定制的，車間潔凈度要求高，需要打造無塵噴涂凈化車間。

凈化車間地坪用標準自流平耐磨型環氧地坪涂裝，隔墻及吊頂：隔墻采用50#巖棉彩鋼板。吊頂采用50#玻鎂彩鋼板（噴房與車間都需做吊頂），自動感應貨物門，1590多人雙吹風淋門。，車間安裝隱蔽LED燈，噴房及供油房安裝防爆燈。車間與噴房照明度需達到350LX-500LX之間，車間高度為3米，噴房高度為2.6米。

噴涂線設計噴涂的產品為底漆+面漆二噴二烤，需設計成可接駁的方式，底和面可以單獨使用。以5米/分鐘為準，底漆段流平時間為3分鐘，IR烘烤需滿足12分鐘；UV段流平時間為3分鐘，IR烘烤需滿足5分鐘。輸送鏈采用導輪式1-15米可調，噴房外部做玻璃安全窗，主體采用不銹鋼做三面水簾，后部設過濾撈渣槽。線體爐用彩鋼夾芯板，爐內用不銹鋼板，且安裝萬級送風與抽風。

凈化與廢氣裝置的噴房供風系統設濕簾過濾-65%初效過濾-85%中效過濾-99.9%高效過濾。噴房潔凈度要求萬級:每立方米0.5um塵點少于352000個（噴房過道裝吸頂空調方式）。加工車間溫度在20℃-26℃。濕度在40%-70%.（采用吸頂空調方式），供風與抽風做變頻器控制。供風口采用歐洲標準高效過濾網，可拆裝。外框采用鋁型材，濾材需進口材料。廢氣處理采用噴淋處理。水槽需用不銹鋼材料制作。漆霧處理率要達到 95%以上。廢水處理由設備廠商負責管道，水泵，控制系統。并把管道接置一樓我司的水池（樓高為14m,水池需乙方按二涂二烤容量設計，甲方施工）。
